CAXAで指定した部品だけを破線にしたいが破線にならない

CAXAで指定した部品だけを破線にしたいが破線にならないときの対処方法をご紹介します。

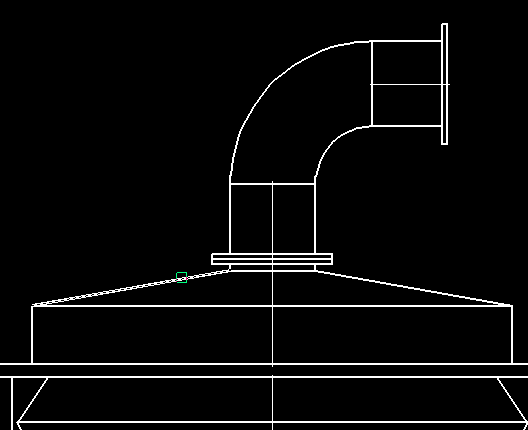

下図の部品だけを破線にします。

操作方法紹介動画

操作手順

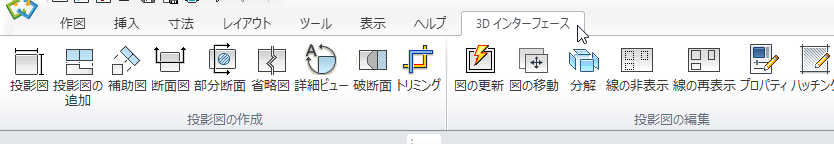

  1. 「3D インターフェース」タブを選択します。

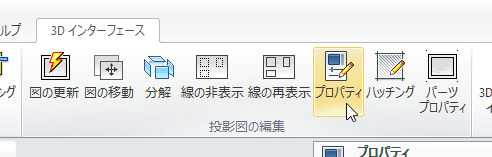

  2. 「プロパティ」を選択します。

  3. 破線に変更したいパーツを選択します。

    パーツ選択時:パーツとオブジェクトを切り替えができます。

    オブジェクトの場合、線だけが選択されます。

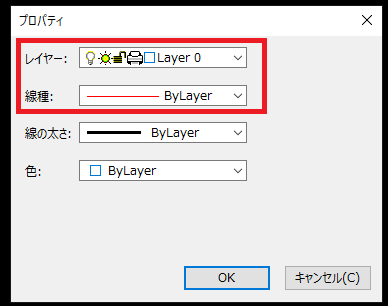

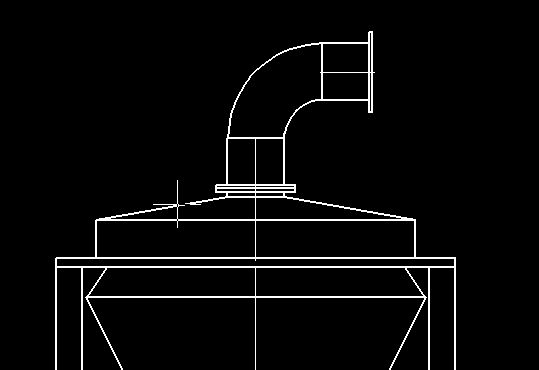

  4. 破線の画層に変更するか、線種を破線にすることで部品のみを破線にできます。
