DWGをスケッチに読み込むと25.4倍になる

DWGをスケッチに読み込むと尺度が25.4倍になってしまうときの対処方法をご紹介します。

トラブル状況

  1. 新規スケッチにDWGを読み込みます。

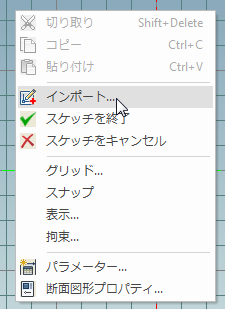

    右クリックし「インポート」を選択します。

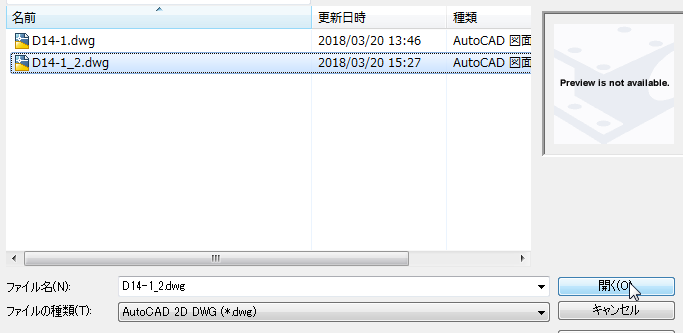

  2. インポートしたいDWGを選択し、「開く」をクリックします。

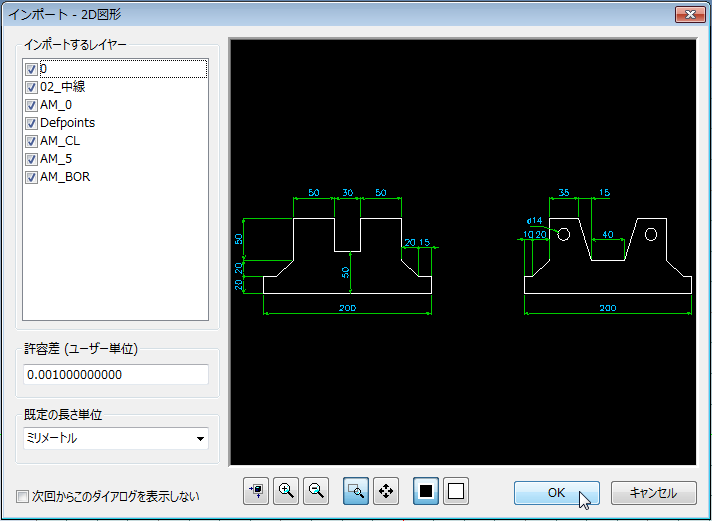

  3. インポートするレイヤーを選択し、OKをクリックします。

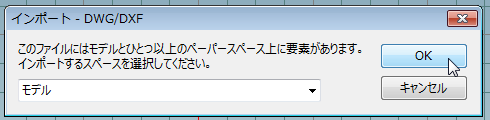

  4. OKをクリックします。

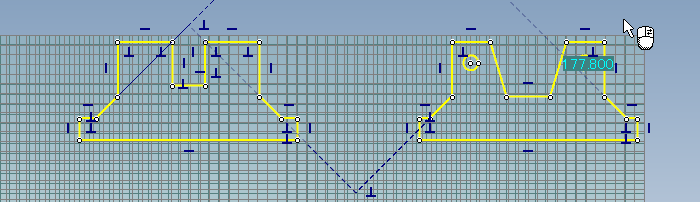

  5. 寸法を測ってみましょう。
    尺度が25.4倍になってしまっています。

解決方法

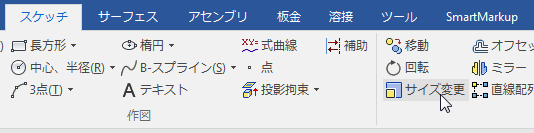

  1. 「スケッチ」タブ→「編集」パネル→「サイズ変更」コマンドを選択します。

  2. サイズ変更したい図形を選択します。

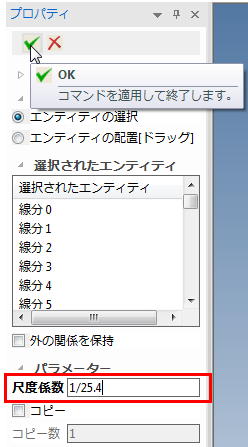

  3. 「尺度係数」に「1/25.4」と入力し、OKをクリックします。

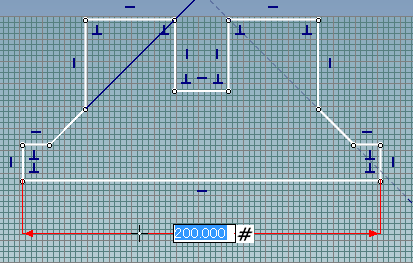

  4. 1/25.4の尺度に変更されました。
