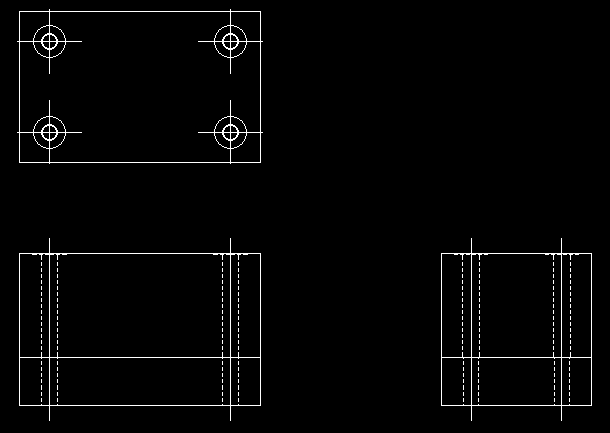

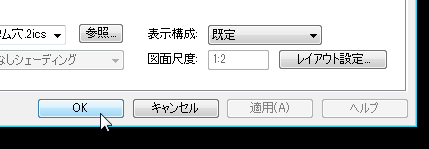

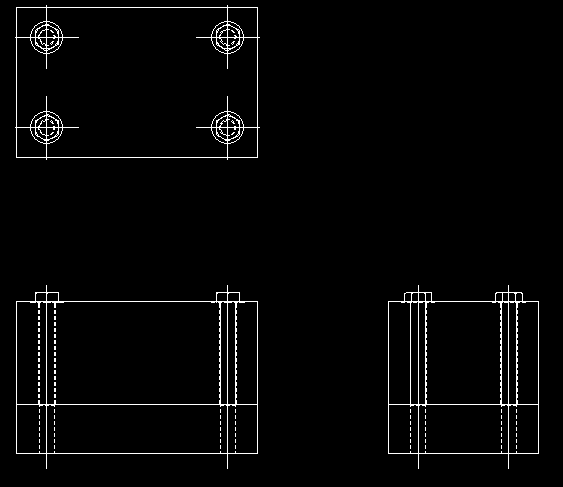

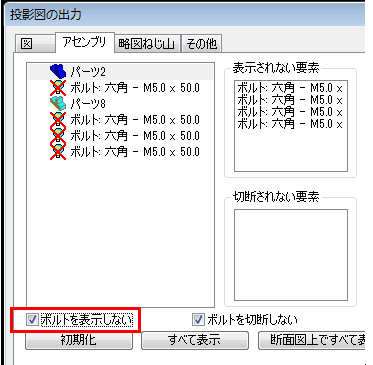

ビューにボルトが表示されてしまう 更新日:2018年12月20日 公開日:2018年3月9日 IRONCADのトラブル対応 投影図を作成した際に、ビューにボルトが表示されてしまうときの対処方法をご紹介します。 トラブル状況 図面にビューを投影します。 ボルトが表示されています。 解決方法 「アセンブリ」タブの中の「ボルトを表示しない」にチェックを入れます。 設定ができたらOKをクリックします。 ボルトが表示されなくなりました。 関連記事 CAXAで投影図を配置しても破線が実線になってしまうカタログのシェイプを間違えて閉じてしまった図面に描き加えた線に寸法が入らないリボンが消えてしまった(タブは残っている)3Dを修正する度に2Dに不要な中心線が表示されるパーツプロパティで密度が0.000で表示されているが重量が表示されている 投稿ナビゲーション CAXAでPCDの中心線を作成したが寸法が記入できないCAXAでビューを作成するときに毎回「アイソメ図のみ出力しない」を選択しなければならない
