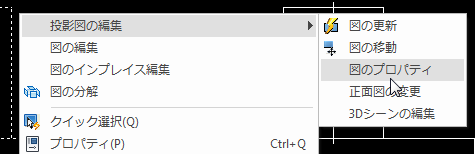

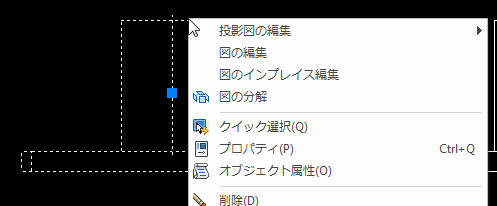

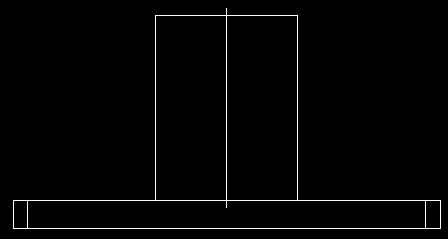

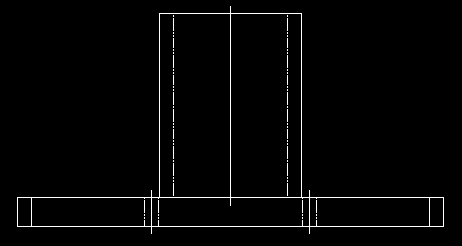

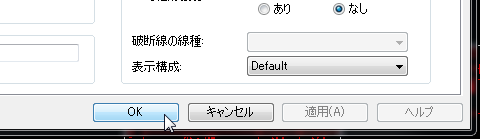

投影図を配置した後に隠線を表示させたい 更新日:2019年2月13日 公開日:2018年3月1日 IRONCADのトラブル対応 投影図を配置した後に、隠線を表示させたいときの操作方法をご紹介します。 投影図を選択し、右クリックします。 「投影図の編集」>「図のプロパティ」を選択します。 「隠線」を「すべて出力する」に変更します。 OKをクリックします。 隠線が表示されました。 関連記事 シーンブラウザに「グローバル座標系」「カメラ」「ライト」しか表示されない穴を移動するとパーツがサーフェスのマークになってしまうカタログ内の順番を任意に並び替えたいCAXAで投影図を配置しても破線が実線になってしまうブロック2つを重ねて作成したパーツを一括して形状変更したいCAXAでビューを作成するときに毎回「アイソメ図のみ出力しない」を選択しなければならない 投稿ナビゲーション リボンが消えてしまった(タブは残っている)リボンの下にツールバーが表示された
