図面に描き加えた線に寸法が入らない

図面に描き加えた線に寸法が入らないときの対処方法をご紹介します。

操作方法紹介動画

トラブル状況

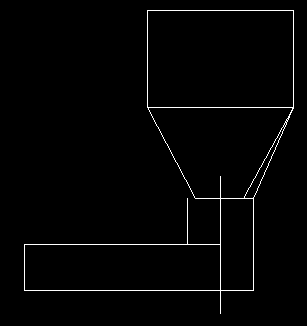

  1. ビューに線を描き加えます。

  2.  寸法を入力してみましょう。

  3.  寸法が作成されません。

対処方法

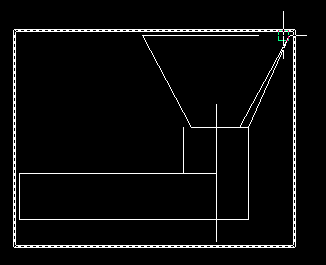

  1. ビューをダブルクリックし、編集状態にします。

  2. 「作図」タブ>「線分」を選択します。

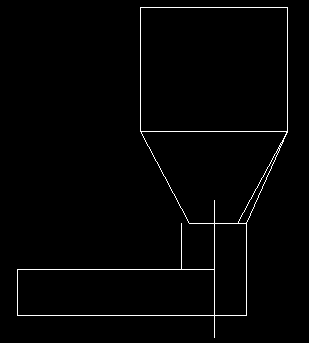

  3. 線を描き加えます。

  4. 「ブロックインプレイス編集」タブ>「保存して終了」を選択します。

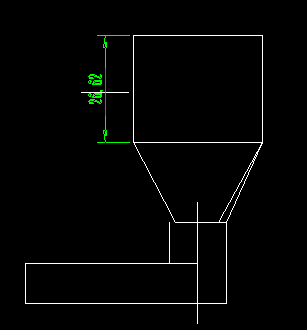

  5. 寸法を入力します。
