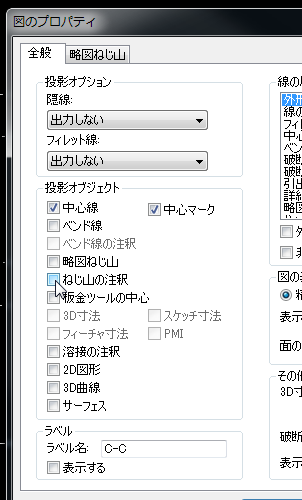

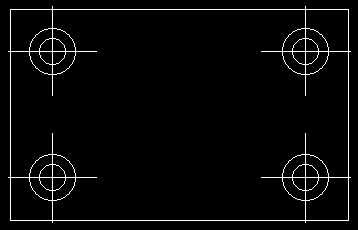

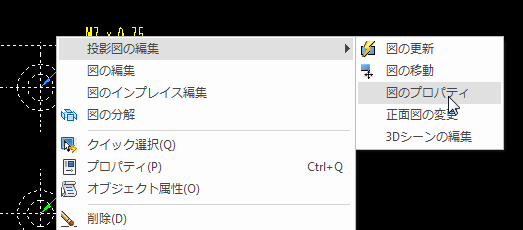

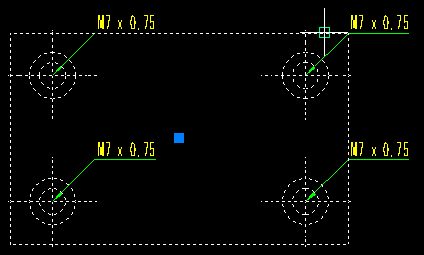

ビュー配置時にねじ穴の注記が表示されてしまう 更新日:2023年9月12日 公開日:2018年2月23日 IRONCADのトラブル対応 ビュー配置時にねじ穴の注記が入ってしまうときの対処方法をご紹介します。 操作方法紹介動画 操作手順 解決方法 ビューをクリックして選択します。 右クリック>「投影図の編集」>「図のプロパティ」を選択します。 「ねじ山の注釈」のチェックを外し、OKをクリックします。 ねじ穴の注記が非表示になりました。 関連記事 リボンの下にツールバーが表示されたCAXAで指定した部品だけを破線にしたいが破線にならない引出線注記を作成したところ、破線で作成されてしまったすべてのパーツ、アセンブリが透明になってしまった場合の対処方法画面下部のステータスバーが消えてしまったCAXAで投影図を配置しても破線が実線になってしまう 投稿ナビゲーション カタログ内の順番を任意に並び替えたい図面に描き加えた線に寸法が入らない
