IRONCADで中心線を作成･削除したいときの操作方法をご紹介します。
操作方法紹介動画
操作手順
作成方法

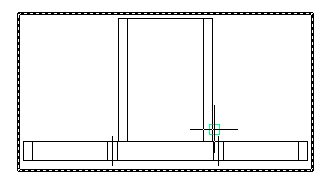

- 中心線を作成したいパーツをダブルクリックします。
- 「作図」タブ>「中心線」コマンドを選択します。

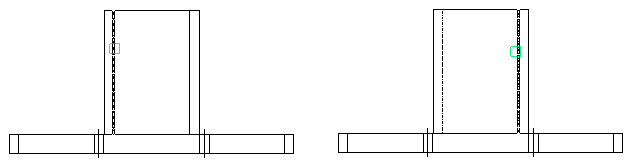

- 2本の線分を選択します。
- 任意の位置でクリックします。

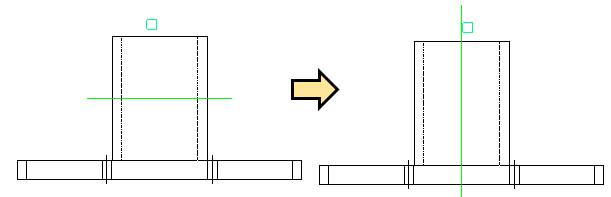

- 再度クリックして縦の中心線に変更します。

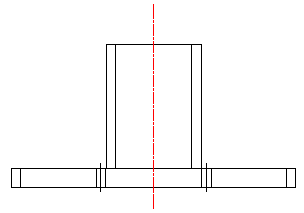

- 右クリックすると中心線が作成されます。

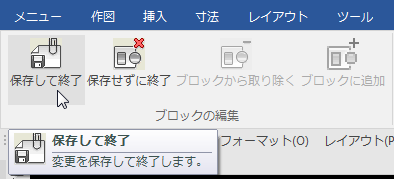

- 「ブロックのインプレイス編集」タブ>「保存して終了」をクリックします。
削除方法

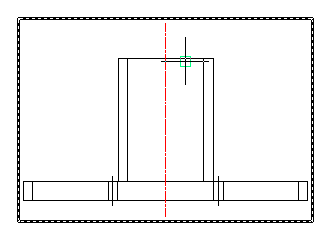

- 削除したいパーツをダブルクリックします。
- 中心線をクリックし、削除します。

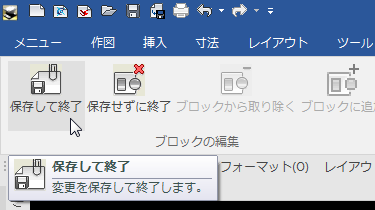

- 「保存して終了」をクリックします。
