IRONCADの2D環境で、パーツの線種を二点鎖線に変更したいときの操作方法をご紹介します。
操作方法紹介動画
操作手順
- 「3Dインターフェス」タブの中の「プロパティ」を選択します。
- 画面左下に「オブジェクト」が表示されました。
- ▼をクリックし「パーツ」に変更します。
- パーツをクリックし選択します。

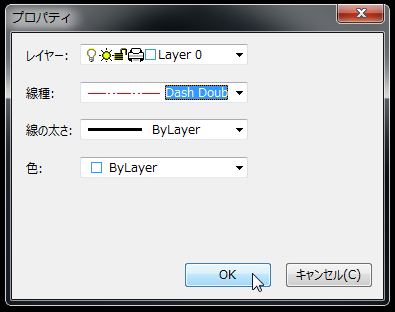

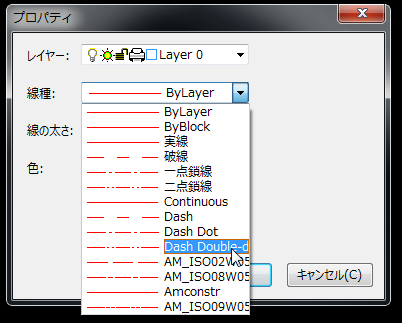

- 「プロパティ」が表示されるので、「線種」の中から「Dash Double dot」を選択します。
- OKをクリックします。

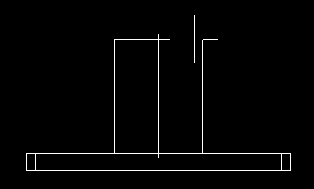

- 線種が二点鎖線に変更されました。
2Dでパーツの線種を二点鎖線に変更したい
