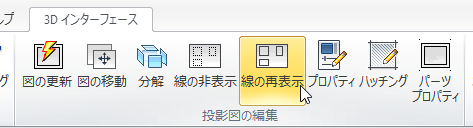

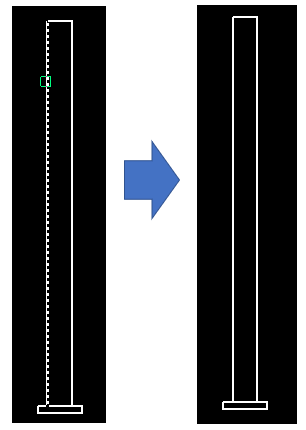

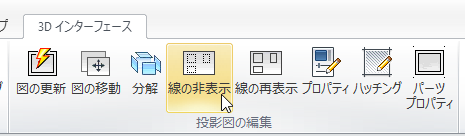

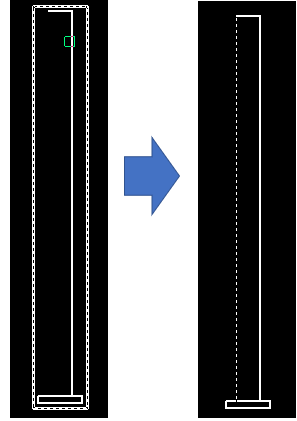

ビュー内で選択した線だけを非表示にしたい 更新日:2021年5月6日 公開日:2020年7月13日 活用編 ビュー内で選択した線だけを非表示にしたいときの操作方法をご紹介します。 線の非表示 「3Dインターフェース」タブの中の「線の非表示」をクリックします。 非表示にしたい線をクリックし、右クリックで線が非表示になります。 線の再表示 「線の再表示」をクリックします。 オブジェクトを選択します。非表示にした線が破線で表示されます。 再表示させたい線を選択し、右クリックで線が再表示されます。 関連記事 図面化する際に毎回隠線を非表示にするのが面倒CAXAで断面図のハッチングのピッチを変更したい3Dで作成したモデルを3DPDFとして書き出したい寸法文字に引出線を追加したいパーツの重量を確認する方法フランジ同士の中心とフランジの穴を合わせる方法 投稿ナビゲーション CAXAでアイソメ図だけを小さくしたい部品表をExcelに書き出したい
