直方体で上だけが開いたシェルパーツを板金パーツに変更したい

板厚が1.5㎜の直方体で、上だけが開いたシェルパーツを板金パーツに変更したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

  1. 直方体を1.5㎜でシェル化します（1.5mm内側、上面だけ除去）。

  2. 直方体に1.5mm以上のフィレットを作成します（底面の四辺だけ）。

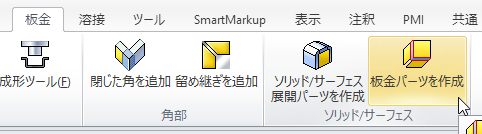

  3. 「板金」タブから「板金パーツを作成」を実行します。

  4. 内側の底面を選択します。

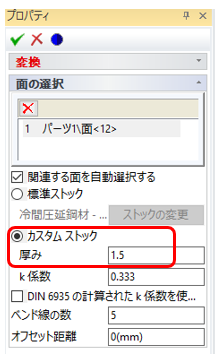

  5. 「カスタムストック」にチェックを入れ、板厚を「1.5㎜」に指定します。

  6. ＯＫをクリックします。

  7. 板金パーツに変更されました。
