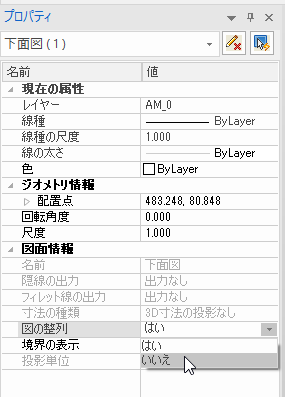

CAXAで正面図と下面図が整列しているが、下面図をずらして配置したい 更新日:2023年9月12日 公開日:2018年12月28日 活用編 CAXAで正面図と下面図が整列しているが、下面図をずらして配置したいときの操作方法をご紹介します。 そのままの状態だと下面図は左右に動かすことはできません。 操作方法紹介動画 操作手順 投影図(下面図や側面図)を選択します。 プロパティ画面を開き、「図の整列」を「いいえ」に変更します。 下面図を左右に移動できるようになりました。 関連記事 CAXAで円弧と傾いた直線の最短距離の寸法を記入したい直方体で上だけが開いたシェルパーツを板金パーツに変更したいカタログ内のアイテムの名前を変更したい図面化する際に毎回隠線を非表示にするのが面倒周長を測定する方法「投影図の追加」で後から置いたアイソメ図の隠線を非表示にしたい 投稿ナビゲーション CAXAで断面図のハッチングのピッチを変更したいアヤメローレット(ナーリング)を作成する方法
