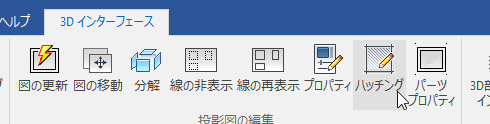

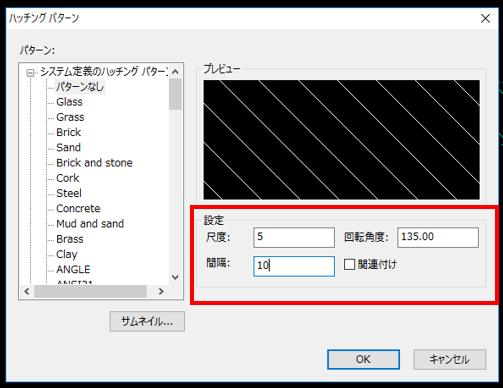

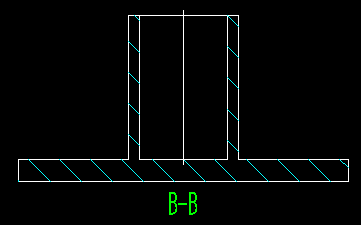

CAXAで断面図のハッチングのピッチを変更したい 更新日:2023年9月4日 公開日:2018年12月27日 活用編 CAXAで断面図のハッチングのピッチを変更したいときの操作方法をご紹介します。 「3Dインターフェース」内の「ハッチング」を実行します。 ハッチングを選択します。 「ハッチングパターン」ウィンドウが表示されるので、「尺度」「間隔」を変更し、OKをクリックします。 ピッチが変更されました。 関連記事 イラストレーターで作成したロゴを押し出したい3Dで作成したモデルを3DPDFとして書き出したい作成したカタログに名前を付けたい「投影図の追加」で後から置いたアイソメ図の隠線を非表示にしたいCAXAでアイソメ図だけを小さくしたいCAXAで円弧と傾いた直線の最短距離の寸法を記入したい 投稿ナビゲーション 図面化する際に毎回隠線を非表示にするのが面倒CAXAで正面図と下面図が整列しているが、下面図をずらして配置したい
