角パイプが交差している部分をトリムでカットしたい

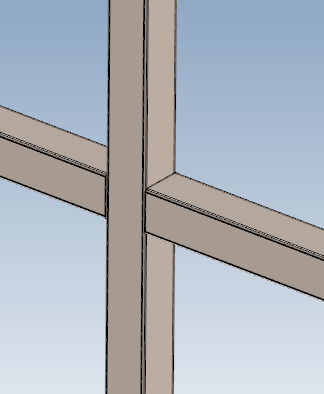

下図のように角パイプが交差している部分をトリムでカットしたいときの操作方法をご紹介します。

操作方法紹介動画

    操作手順

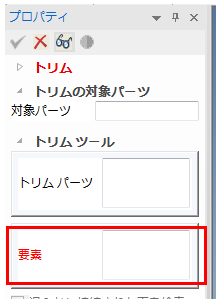

  1. 「トリム」を実行します。

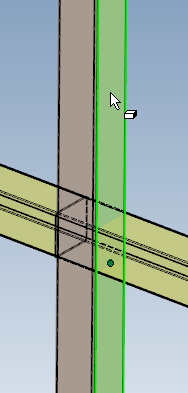

  2. 「対象パーツ」に切られるパーツの面を選択します。

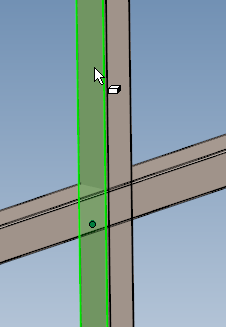

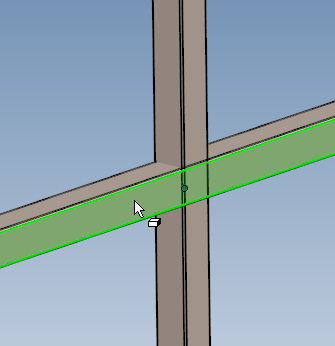

  3. 「要素」に切るパーツ(縦のパーツの両面)の面を選択します。

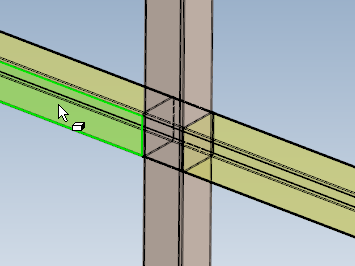

  4. 「保持」に横のパーツの面(残したい部分)を選択します。

  5. 選択できたら、OKをクリックします。

  6. 交差している部分を切り取ることができました。

  7. 縦のパーツを非表示にし、切断部分を見てみましょう。

  8. 切断部分が真っ直ぐになっていることがわかります。
    トリムをする際、「トリムパーツ」ではなく「要素」にパーツを選択することで、切断部分が真っ直ぐになります。



「トリムパーツ」の場合

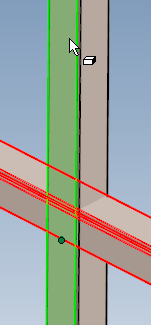

  1. 「トリムパーツ」に下図の部分を選択します。

  2. パーツを非表示にします。

  3. 切り口が複雑になってしまっています。
