断面図等のハッチングのピッチを変更したい

断面図等のハッチングのピッチを変更したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

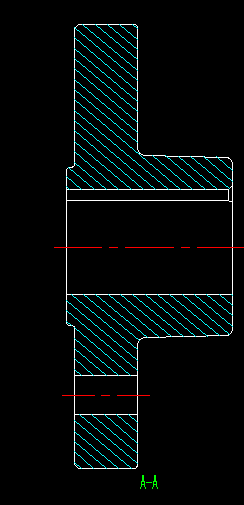

1. 断面図を作成します。



2. 「3Dインターフェース」タブの中の「ハッチング」コマンドを選択します。

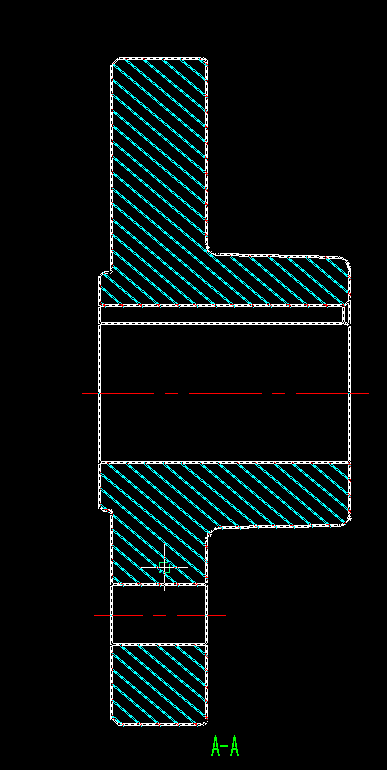

3. ハッチングを選択します。

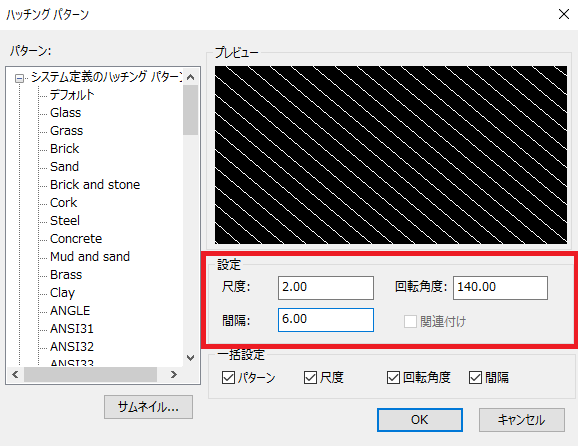

4. 「尺度」「回転角度」「間隔」を変更してください。



5. OKをクリックします。

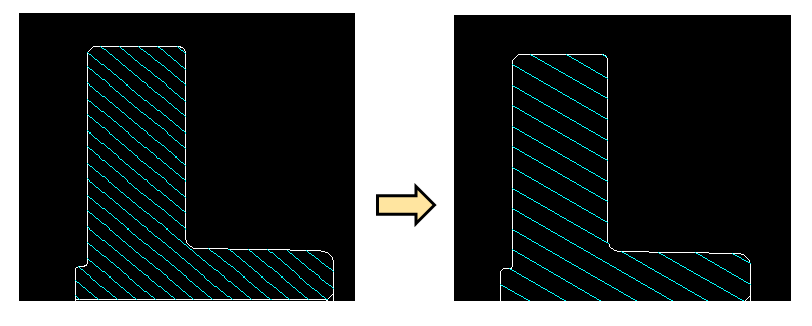

6. 先程のハッチングとピッチが変更されました。
