パーツを連続で複数の位置にコピーしたい

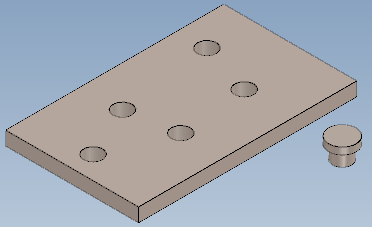

IRONCADで下図の穴が複数開いたプレートに隣にあるパーツを連続で複数の穴の位置にコピーしたいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

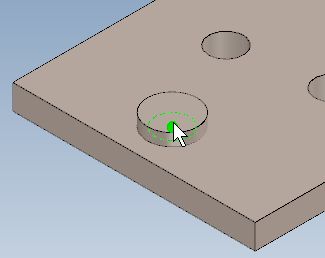

1. パーツの下図の位置にトライボールを配置します。

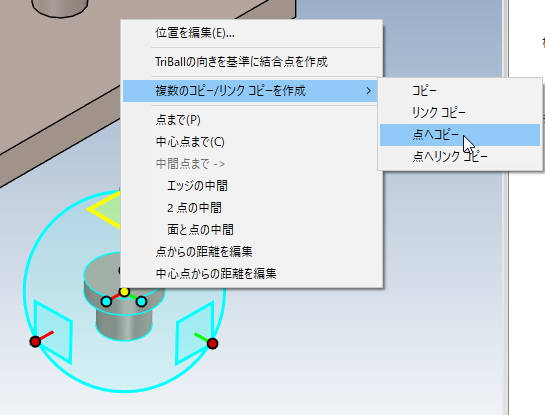

2. TryBallの中心点を右クリックし「複数のコピー/リンクコピーを作成」＞「点へコピー」を選択します。

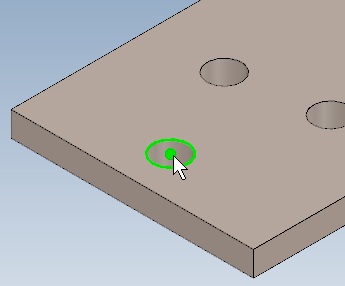

3. 穴の中心点を選択します。


4. パーツが配置されました。


5. 他の穴も続けてクリックし、パーツを配置します。
